輔運大巷過老空U36型U型鋼支架支護的說明：

1、架棚支護形式采用36U掛網噴漿支護，全斷面背頂幫后封閉進行充填處理。2、具體支護：a、采用U36型U型鋼支架，支架間距為870mm。（中至中）b、支架外背鋼板，鋼板規格長×寬×厚=2040×300×3mm。孔中心距870mm，孔直徑26mm*長40mm，配φ20mm×長170mm螺栓擰結。c、如果出現滲水，鋼板外鋪設聚乙烯塑板和牛毛氈隔層或鋼板上鋪舊皮帶。d、施工中遇高冒區采取片石或其它阻燃性材料均勻充填。3、支架加工見斷面圖，每架棚分三段，拱與腿搭茬處用兩套卡蘭固定，卡蘭厚度用不小于12mm鋼板制作。（搭茬處加工上下限位卡各一道，卡蘭或直接購買，卡蘭必須為鍛件）4、每架支架配7道拉桿固定，拉桿長700mm（中至中），用直徑22mm圓鋼制作。5、棚腿要求焊接200×200×10mm鐵鞋，較松軟地帶墊14#槽鋼穿鞋，槽鋼長度6m。6、輔運大巷按毛寬5.4×毛高3.8m設計。7、上、下限位卡可用寬6cm的U36型U型鋼支架焊接到支架端頭上。8、拉桿孔用φ26螺帽焊制，腿在距支架底500mm及1500mm處兩道四孔，拱部中心點處一道兩孔，拱部中心點左右1500mm處各一道各兩孔。

U36型U型鋼支架的應用：

1.利用超前錨桿聯合U型鋼支架在弱巖中實現安全掘進

2.U?型鋼可縮性梯形防沖支架在井下高應力集中區域的研究與應用?

3.液壓支架在頂板難冒落的緩傾斜煤層的條件下的應用?

4.礦用U型鋼支架在益門煤礦的成功應用

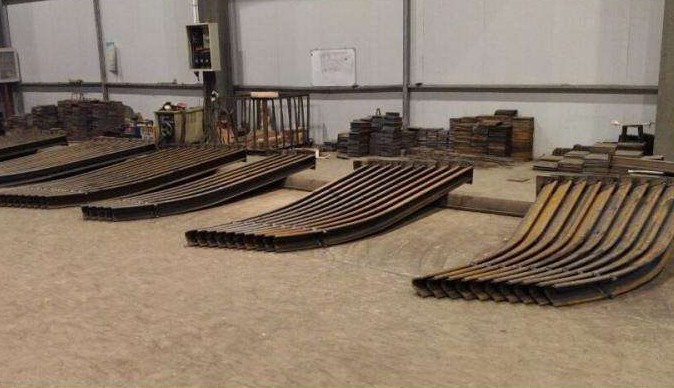

U36型U型鋼支架主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。使用U型鋼支架有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性。選用U型鋼可縮性支架，較好解決了掘進支護的難題。

U36型U型鋼支架特點：

U36型U型鋼支架具有承受壓力大，支撐時間久，易安裝不易變形等特點。U36型U型鋼支架直墻半圓拱支架抬棚在采準巷道交岔點的應用,并取得了顯著的成效.?選用U型鋼可縮性支架，較好解決了掘進支護的難題。29U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，支架復用率高，減少坑木使用，環保效益十分明顯。
