U29型鋼支架的施工工藝

1、工藝流程：放中、腰線→挖柱窩→立棚腿→上棚梁→加固→背板（充填）

2、根據中線及設計棚距大小找出柱窩位置，再按中腰線把柱窩深度挖夠。

3、在柱腿上畫出腰線所在位置，把立柱放在柱窩內，使柱上腰線和幫上腰線一致。

4、用拉條固定立柱以免傾斜。

5、檢查支架的垂直度和扭斜度，超過質量標準規定的允許誤差范圍時要調整，根據頂梁中間放下的垂線和兩個柱腳之間連線的水平間距，就能知道支架是否垂直，根據巷道中線和兩立柱之間連線是否垂直，就能知道支架是否扭斜。

6、背幫、背頂：上背板時要上一塊，填一塊（把背板和巖幫之間空隙用木楔背緊或全部用巖石填滿）并且要目測檢查所上背板是否平整，背幫時應兩側對稱進行。

7、棚子與棚子之間應用金屬拉桿通過螺栓夾板等互相緊緊拉住或打入撐柱撐緊來加強支架沿巷道軸線方向的穩定性.

U29型鋼支架的特點

1、承受壓力大支撐時間久具有易安裝不易變形等特點。

2、較其他剛性支架具有可縮性和穩定可靠的承載能力適應松軟圍巖的載荷和變形。

3、斷面利用率高支架支回方便維修量小。

4、支架回收復用率高減少坑木使用環保效益十分明顯

U29型鋼支架主要用途：主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。

U29型鋼支架主要特點：承受壓力大，支撐時間久，易安裝不易變形等特點。

U29型鋼支架主要參數

高度：124mm 厚度：16mm 理論重量：29kg/m 彈性模量：200GPa

泊松比：0.3 容重：7800kg/m3 抗拉強度（TS）大于 575MPa

伸長率EL大于等于26% 沖擊功（J）20°C時的平均值應達到54.

屈服強度（YS)大于 400MPa

U29型鋼支架主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。使用U型鋼支架有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性。選用U型鋼可縮性支架，較好解決了掘進支護的難題。

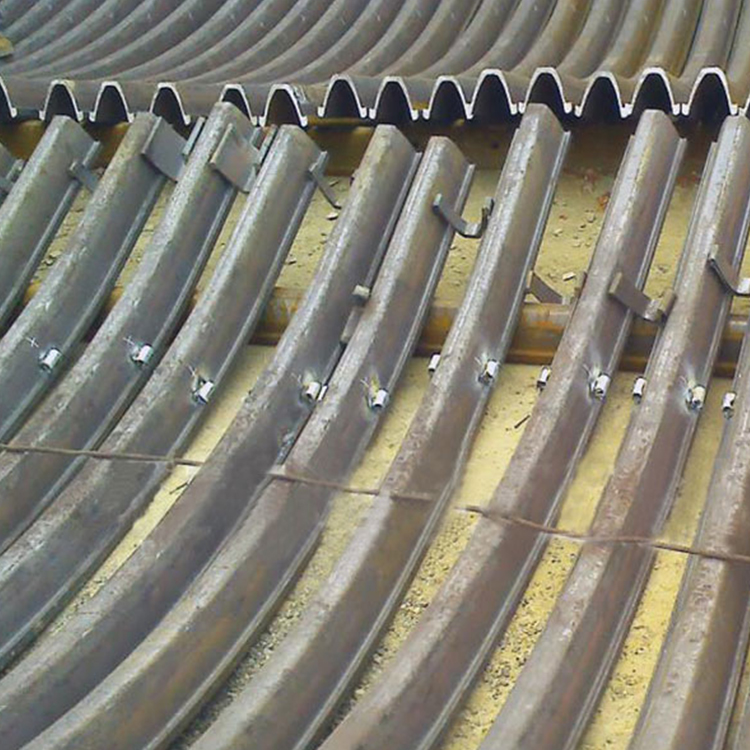

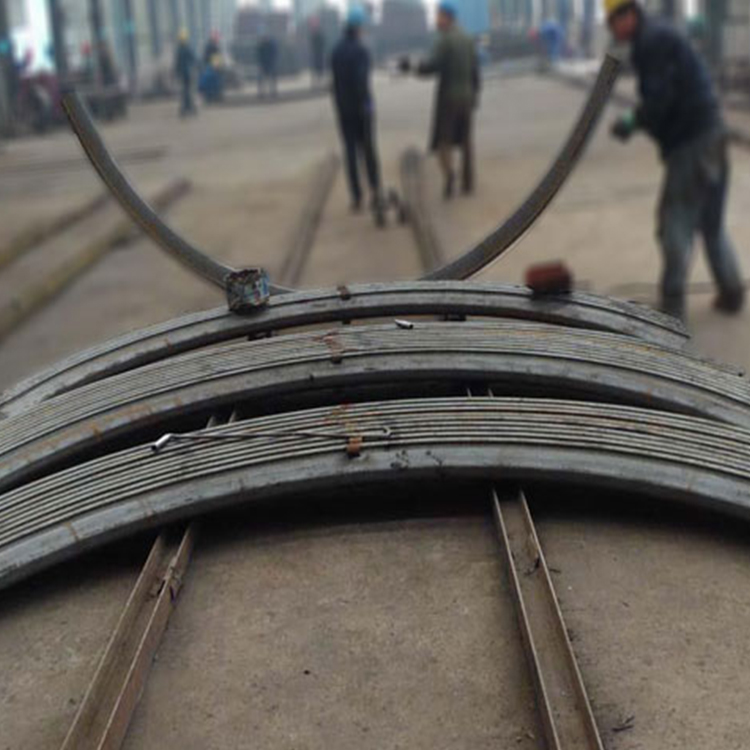

U29型鋼支架實物圖
